De Aandrijving van de snelheidspoort
>

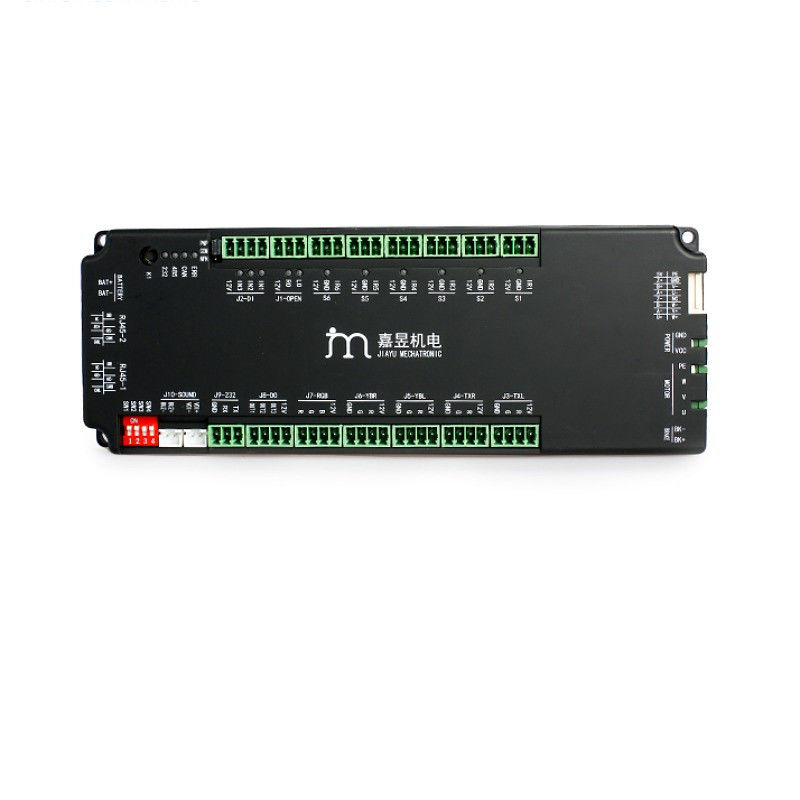

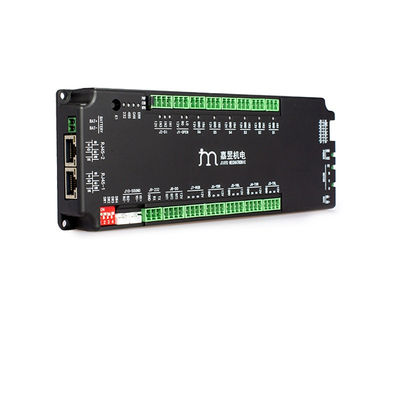

Geïntegreerde besturingsplatform voor bestuurder- en besturingsfunctie voor swinggate-draaibord

Geïntegreerde besturingsplatform voor bestuurder- en besturingsfunctie voor swinggate-draaibord

Merknaam: CSJY
Modelnummer: JMC4805
MOQ: 2
Prijs: Negotiate
Verpakking: Karton
Betalingsvoorwaarden: T/T
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
CE
Ingangsspanning:
DC 24
Feedback-ingangen:
incrementele encoder
Communicatiepoorten:
RS232, RS485 (Modbus RTU), optionele CAN-bus
Obstakeldetectiemethode:
Motorstroombewaking + detectie van encoderblokkering
Beschermingsfuncties:
Overstroom, overspanning, onderspanning, kortsluiting
Nominale/piekstroom:
5A / 15A
infrarood ingang:
6 onafhankelijke interfaces, compatibel met PNP en NPN
Speciale uitvoer:
1-weg koppelingsuitgang
Schakel uit en open de schakelaar:
Externe 12V 1.3AH batterij
Omgevingstemperatuur tijdens gebruik:
-20℃ ~ 55℃
Levering vermogen:
5000
Markeren:

Swinggate-draaibord

,

Snelheidspoort aandrijving controller

,

Geïntegreerd stuurbord

Productomschrijving

Geïntegreerde Besturingskaart voor Motor- en Controllerfuncties voor Zwenkpoort Draaideuren


Productomschrijving
Ontworpen als de centrale intelligentie-eenheid voor automatische zwenkpoort draaideuren, combineert deze Geïntegreerde Besturingskaart voor Motor- en Controllerfuncties motorsturingselektronica, logische controle en I/O-interfaces in één compacte printplaat. Het elimineert de noodzaak voor aparte aandrijvings- en besturingsmodules, vereenvoudigt de installatie, vermindert de bedradingscomplexiteit en verbetert de algehele systeem betrouwbaarheid voor toegangscontroletoepassingen.


Het bord integreert een krachtige microcontroller (MCU) met voorgeprogrammeerde draaideurlogica, ter ondersteuning van diverse operationele modi (bidirectioneel, eenrichtingsverkeer, vrije doorgang, vergrendeld). Het beschikt over meerdere input/output poorten voor aansluiting op externe toegangscontrolesystemen (kaartlezers, biometrische scanners, drukknopen), indicatorlampjes en veiligheidssensoren. Ingebouwde beveiligingscircuits (overstroom, overspanning, kortsluiting, thermische uitschakeling) zorgen voor veilige werking in omgevingen met veel verkeer.


Technische Specificaties

Ingangsspanning

24–48 VDC

Nominale/piekstroom

5A / 15A

Motor aanpassen

Laagspannings servomotor

Communicatie-interface

RS232 / RS485 / CAN

Infrarood ingang

6 onafhankelijke interfaces, compatibel met PNP en NPN

Gewelddadig doorbreken van de poort

Ingebouwde remmodule

Encoder feedback

Incrementeel

Input- en outputsignalen

2 deuropeningen + 3 uitbreidingsingangen/uitgangen



Typische Toepassingen

  • Zwenkpoort Draaideuren (voetgangers toegangscontrole, optische draaideuren)

  • Speed Lanes met glazen of metalen vleugels

  • Automatische Ingangs-/Uitgangspoorten voor kantoren, metrostations, luchthavens, stadions

  • Anti-Tailgating Beveiligingszuilen

  • Retrofit Kits voor bestaande handmatige zwenkpoorten (motoriseringsupgrade)
